Photos de Produits

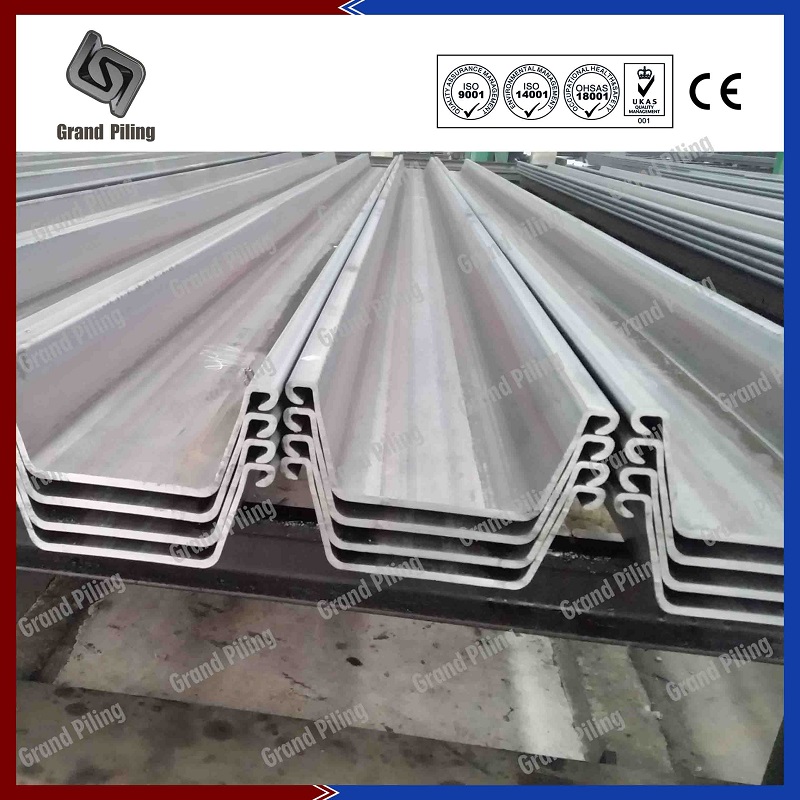

Palplanches en U Laminées à Chaud
Palplanches en U Laminées à Chaud
Palplanches en U Laminées à Chaud
Palplanches en U Laminées à Chaud

Les profilés U palplanches sont des profilés de type U avec un verrouillage des deux côtés pour former les parois continues, qui a des lignes centrales au milieu de la double paroi de la section U. Les palplanches de profil U peuvent être plus stables que toutes les autres formes, de sorte qu'elles peuvent être utilisées à la fois dans des projets permanents et temporaires. Des millions de tonnes de palplanches en forme de U laminées à chaud ont été utilisés partout dans le monde pour tous les types de structures de plus de 100 ans. U feuille de profil pieux était la tradition, en particulier en Asie.



Les Avantages des Palplanches en Forme de U Sont Multiples:

Ø Large gamme de sections formant plusieurs séries avec différentes caractéristiques géométriques, permettant le choix des sections techniquement et économiquement optimisés pour chaque projet spécifique. Notre stock régulier pour U palplanches laminées de type à chauds sont plus de 80.000 tonnes
Ø Combinaison d'une grande profondeur d'onde et de l'épaisseur de la bride haute conduisant à d'excellentes propriétés statiques
Ø Forme symétrique d'éléments simples résultant en grande aptitude à la réutilisation.
Ø Possibilité de montage et de fixation des pieux en paires à l'usine fournissant une meilleure qualité et les performances d'installation





ASIE Type Palplanches Laminées A Types de Chaud

Section Dimensions Zone sectionnelle Masse Moment d'inertie Module de section
Largeur La taille Épaisseur Par pile Mur
w h t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
ⅠA 400 85 8 45.21 35.5 88.8 4500 529
400 100 10.5 61.2 48 120 8740 874
400 125 13 76.4 60 150 16800 1340
ⅢA 400 150 13.1 74.4 58.4 146 22800 1520
400 170 15.5 97 76.1 190 38600 2270
ⅤL 500 200 24.3 133.8 105 210 63000 3150
ⅥL 500 225 27.6 153 120 240 86000 3820
ⅡW 600 130 10.3 78.7 61.8 103 13000 1000
ⅢW 600 180 13.4 104 81.6 136 32400 1800
ⅣW 600 210 18 135.3 106 177 56700 2700

Remarque: Pour l'Asie laminé à chaud U feuille de type pile, la marque la plus souvent mentionnée est FSP, NSP, SKSP, JFESP, tout cela signifie mêmes tailles.



Palplanches Hoesch / Palplanches Larssen

Section Largeur du système Hauteur du mur Retour épaisseur Épaisseur Web Masse Module de section Moment d'inertie
b h t s Mur Pile unique Mur Pile unique Mur
mm mm mm mm kg/m2 kg/m Wy
cm3/m
cm3 Iy
cm4/m
LARSSEN 22 500 340 10,0 9,0 123,6 61,8 1260 355 21420
LARSSEN 22/10/10 500 340 10,0 10,0 129,8 64,9 1300 372 22100
LARSSEN 23 500 420 11,5 10,0 155,0 77,5 2000 527 42000
LARSSEN 24 500 420 15,6 10,0 175,0 87,5 2500 547 52500
LARSSEN 24/12 500 420 15,6 12,0 185,4 92,7 2550 560 53610
LARSSEN 25 500 420 20,0 11,5 206,0 103,0 3040 562 63840
LARSSEN 600 600 150 9,5 9,5 94,0 56,4 510 130 3825
LARSSEN 600 K 600 150 10,0 10,0 99,0 59,4 540 133 4050
LARSSEN 601 600 310 7,5 6,4 78,0 46,8 745 251 11520
LARSSEN 602 600 310 8,2 8,0 89,0 53,4 830 265 12870
LARSSEN 603 600 310 9,7 8,2 108,0 64,8 1200 330 18600
LARSSEN 603/10/10 600 310 10,0 10,0 116,0 69,6 1260 350 19530
LARSSEN 603 K 600 310 10,0 9,0 113,5 68,1 1240 340 19220
LARSSEN 604n 600 380 10,0 9,0 123,0 73,8 1600 415 30400
LARSSEN 605 600 420 12,5 9,0 139,2 83,5 2020 520 42420
LARSSEN 605 K 600 420 12,2 10,0 144,5 86,7 2030 537 42630
LARSSEN 606n 600 435 14,4 9,2 157,0 94,2 2500 605 54375
LARSSEN 606n K 600 435 14,4 10,0 162,1 97,3 2530 617 55030
LARSSEN 628 600 456 16,3 9,8 165,5 99,3 2775 586 63270
LARSSEN 607n 600 452 19,0 10,6 190,0 114,0 3200 649 72320
LARSSEN 703 700 400 9,5 8,0 96,4 67,5 1210 414 24200
LARSSEN 703/10/10 700 400 10,0 10,0 108,0 75,6 1340 437 26800
LARSSEN 703 K 700 400 10,0 9,0 103,0 72,1 1300 426 25950
LARSSEN 716 700 440 10,2 9,5 114,2 79,9 1600 511 35200
LARSSEN 720 750 450 12,0 10,0 128,5 96,4 2000 588 45000
LARSSEN 720/14,5/10,0 750 450 14,5 10,0 139,3 104,5 2270 595 51075
LARSSEN 43 500 420 12,0 12,0 166,0 83,0 1660 483 34900
LARSSEN 430 708 750 12,0 12,0 234,5 166,0 6450 4570 241800



Types Européenne Palplanches Laminées à Chaud

Section Dimensions Masse Moment d'inertie Module de section
Largeur La taille Épaisseur Par pile Mur
b h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
L600 600 150 9.5 9.5 56.4 94 3825 510
L600K 600 150 10 10 59.4 99 4050 540
L601 600 310 7.5 6.4 46.8 78 11520 745
L602 600 310 8.2 8 53.4 89 12870 830
L603 600 310 9.7 8.2 64.8 108 18600 1200
L603K 600 310 10 9 68.1 113.5 19220 1240
L603 10/10 600 310 10 10 69.6 116 19530 1260
L604 600 380 10 9 73.8 123 30400 1600
L605 600 420 13 9.2 85.5 142.5 43890 2090
L606 600 435 14.4 9.2 94.2 157 54375 2500
L607 600 452 19 10.6 114 190 72320 3200
L703 700 400 9.5 8 67.5 96.4 24200 1210
L716 700 440 10.2 9.5 79.9 114.2 35200 1600
L720 750 450 12 10 96.4 128.5 45000 2000
AU
AU14 750 408 10 8.3 77.9 103.8 28710 1410
AU 16 750 411 11.5 9.3 86.3 115 32850 1600
AU 18 750 441 10.5 9.1 88.5 118 39300 1780
AU 20 750 444 12 10 96.9 129.2 44440 2000
AU 23 750 447 13 9.5 102.1 136.1 50700 2270
AU 25 750 450 14.5 10.2 110.4 147.2 56240 2500
PU
PU 12 600 360 9.8 9 66.1 110.1 21600 1200
PU1210/10 600 360 10 10 69.6 116 22580 1255
PU 18 600 430 11.2 9 76.9 128.2 38650 1800
PU 22 600 450 12.1 9.5 86.1 143.6 49460 2200
PU 28 600 454 15.2 10.1 101.8 169.6 64460 2840
PU 32 600 452 19.5 11 114.1 190.2 72320 3200
GU
G6N 600 309 6 6 41.9 69.9 9670 625
GU7N 600 310 6.5 6.4 44.1 73.5 10450 675
GU7S 600 311 7.2 6.9 46.3 77.1 11540 740
GU8N 600 312 7.5 7.1 48.5 80.9 12010 770
GU8S 600 313 8 7.5 50.8 84.6 12800 820
GU13N 600 418 9 7.4 59.9 99.8 26590 1270
GU14N 600 420 10 8 64.3 107.1 29410 1400
GU15N 600 422 11 8.6 68.7 114.5 32260 1530
GU16N 600 430 10.2 8.4 72.6 121 35950 1670
GU18N 600 430 11.2 9 76.9 128.2 38650 1800
GU20N 600 430 12.2 9.5 81.1 135.2 41320 1920
GU21N 600 450 11.1 9 81.9 136.5 46380 2060
GU22N 600 450 12.1 9.5 86.1 143.6 49460 2200
GU23N 600 450 13.1 10 90.4 150.7 52510 2335
GU16-400 400 290 12.7 9.4 62 154.9 22580 1560
GU18-400 400 292 15 9.7 69.3 173.3 26090 1785



Type U Palplanches Laminées à Chaud

Hot palplanche est la tradition de palplanches d'acier depuis plus de 100 ans. Cette planète consomme plus de 3 millions de tonnes de tôle laminée à chaud empiler chaque année pour des projets permanents, et plus de 1 million de tonnes pour les projets temporaires. Aussi tous les ans, il ya des millions de tonnes de tôle laminée à chaud empilage rouille. So Hot palplanche est une grande entreprise, mais seulement après H poutres. Il ya dix ans, tous les palplanches laminées à chaud ont été produites en Europe, au Japon, au Royaume-Uni, USA, etc pays développés. Et ont été appelés palplanches Larssen. Maintenant, la Chine chaude palplanche commencer à verser dans le marché. Sur le marché, il n'y a que plusieurs noms célèbres qui tous les entrepreneurs de palplanches peuvent Nom: AZ palplanches, AU palplanches, PU palplanches, GU palplanches, FSP palplanches, PZ palplanches, palplanche PZC, feuille ASTM pile, Larssen palplanche, Hoesch palplanches etc. L'indice le plus important pour les palplanches d'acier est le module de l'article. Lorsque la feuille d'acier laminée à chaud empilant du fournisseur différent ou le fabricant a module de section similaire, ces sections peuvent se remplacer mutuellement. Epaisseur de grade et de l'acier est également important pour les palplanches d'acier, parce que l'épaisseur de l'acier est, les profils peuvent être entraînés dans le sol plus facilement et la durée de vie peuvent être plus longs. Nuance d'acier différente a différents taux de corrosion, également dans différentes conditions de sol, comme dans les sols pollués ou très polluées, eau douce ou salée, tous différents. Un tableau du taux de corrosion peut être obtenue facilement à partir de palplanches Chine.

Hot tas de tôle d'acier laminée forme sa forme du fer fondu. La finition habituelle est de finition de moulin, qui est l'échelle la lumière sur les petites choses et l'échelle lourde sur des trucs épais. Avec verrouillage aux deux extrémités, plusieurs sections forment un mur de palplanches en continu, ce qui est une barrière rigide pour la terre et l'eau, résistant aux pressions latérales. Mur de palplanches offrent d'excellentes résistances aux forces de flexion et la résistance structurelle à la fondation profonde. La forme de la section ou le profil détermine la résistance de la structure. Palplanches la Chine peut être installé avec un marteau vibrant, rig empilage ou pilotes, selon les sols et la longueur et l'épaisseur des profils.

En raison des coûts considérations, les usines ou les vendeurs exigent tous une quantité minimale à rouler. Minimum plusieurs milliers de tonnes pour un roulement (Mills pourrait recueillir des commandes de plusieurs centaines de tonnes, puis jusqu'au montant total atteindre leur quantité requise, ils commencent à rouler) .Il ya aussi différentes nuances d'acier dans les différents marchés: palplanches Chine est normalement dans SY295 SY390. Japon et la Corée palplanches mêmes avec une feuille de Chine empilage. Palplanches en Australie et au Royaume-Uni palplanches sont normalement S240 S355 GP GP GP S430 etc. Arcelor ont également qualité marine S460AP pour des usages marins. Aux Etats-Unis, les nuances d'acier sont ASTM A572 année 50, année 60, année 65 A588 et A690 qualité marine palplanches. palplanches d'acier peuvent être classés en deux applications: temporaires et permanents. Permanents palplanches d'acier resteront dans le sol jusqu'à ce que les entrepreneurs pensent qu'ils ont besoin de reconstruire les projets. Il va rester dans les lieux et rester en sol. Fiche Chine empilant des applications temporaires donnent accès et de sécurité pour les constructions dans un nombre limité sont seulement. Après la construction est terminée, la Chine palplanches seront extraites ou arrachées et peut-être re-vendent comme deuxième feuille d'acier de la main piles.A grand stock de palplanches laminées à chaud sont ici. Tous les profils peuvent être utilisés comme rideaux mixtes et disponible en différentes qualités d'acier.

U Type chaude palplanches laminées peuvent être livrés en pile unique, palplanches doubles, triples ou piles. Palplanches doubles et triples piles sont normalement fournis en palplanches sertis. Filetés doubles piles sont recommandés pour faciliter le processus d'installation. Pieux simples pourraient plier autour de l'axe faible sous la conduite. Alors que de sertissage palplanches en acier sont plus facile à conduire et extrait.

Chine palplanches peut également fournir des piles pliées. Angle de flexion maximale est de 25 degrés. Pieux U sont pliées au milieu de la bande. Sections d'angle sont nécessaires dans presque tous dans tous les projets, les sections les plus utilisées sont les sections de coin C9, C14 tas de coin. Delta piles 13 de coin, Omega 18 embrayages. C9 tas de coin et les sections de coin C14 sont normalement utilisés avec des murs combinés tubulaires. Pieux ou piles Junction spéciaux sont également disponibles sur demande.

U feuille acier de type pile peut également former boîte pieux. Deux feuilles de type pieux U forment boîte à double pile U, par exemple CAU à double boîte pieux, CU à double boîte piles, double pile de feuille de boîte de CPU-R, double pile de feuille de boîte UGT. Trois U feuille de type pieux forment triples boîte piles U, par exemple CAU boîte triple palplanche, CU box triple piles, CPU-R boîte pieux. Quatre U feuille de type forme d'empilage boîte quadruple piles.
